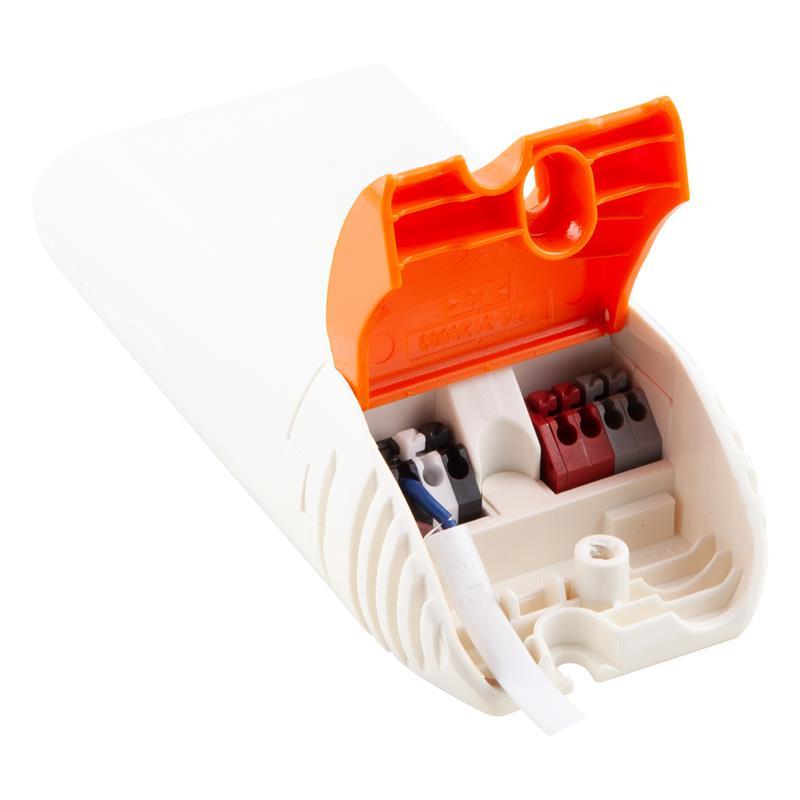

Блок живлення Ledvance SP DRIVER DALI 8W

Блок живлення LEDVANCE SP DRIVER DALI 8W для світлодіодних джерел світла, сумісний із системами керування за протоколом DALI (Digital Addressable Lighting Interface). Використовується для стабільного живлення LED-модулів, забезпечуючи точне регулювання струму та напруги.

Технічні характеристики
Електричні параметри:
Вхідна напруга: 220–240 В AC
Частота живлення: 50/60 Гц
Споживана потужність: до 10 Вт
Максимальний вихідний струм: 350 мА
Вихідна напруга: 6–22 В DC (адаптивна)
ККД: >85%
Споживаний струм (при 230 В AC): < 0.1 А
Коефіцієнт потужності (PF): > 0.95
Функціональні особливості:
Підтримка DALI 2.0 – адресне керування яскравістю світильників
Вбудований захист від перевантаження, перегріву та короткого замикання
Гальванічна ізоляція між входом і виходом
Мінімальне навантаження не потрібне
Фізичні параметри:
Габарити: 97 × 43 × 30 мм
Вага: ~80 г
Корпус: ударостійкий пластик (білий колір)
Монтаж: внутрішній, кріплення через фіксуючі отвори
Довжина вихідних дротів: ~150 мм
Умови експлуатації:
Робочий діапазон температур: -20°C … +50°C
Вологість: 10% – 85% (без конденсації)
Ступінь захисту: IP20 (використання тільки у сухих приміщеннях)
Сумісність та застосування:
Розрахований для роботи зі світлодіодними модулями 6-22 В DC, 350 мА
Може використовуватися у DALI-контрольованих освітлювальних системах
Сумісний із більшістю DALI-контролерів та шлюзів BMS (Building Management Systems)
Схема підключення
Вхідний ланцюг:
L (фаза, коричневий) → 220-240 В AC
N (нуль, синій) → 220-240 В AC
DALI-шина:
DA+ (DALI позитивний, білий)
DA- (DALI негативний, сірий)
Вихідний ланцюг:
+Vout (червоний) → LED модуль (350 мА)
-Vout (чорний) → LED модуль (GND)
Захисти та надійність
Захист від короткого замикання: автоматичне відключення виходу, перезапуск після усунення несправності
Захист від перегріву: відключення при T > 85°C, самовідновлення після охолодження
Захист від перевантаження: обмеження вихідного струму при перевищенні номінального навантаження
